移动用组合扁电缆

一、产品特点及用途

移动用组合扁电缆可分为:1)高压动力线芯与控制线芯及光纤组合电缆;2)低压动力线芯与控制线芯及光纤组合电缆,可作为自承式井道或倾斜式货架的安装,动力传输线及控制、照明和通讯线路的使用。适合规则性弯曲安装,并有更小的安装半径,优化和精良的设计可以使电缆更精准的使用,保证了系统的安全可靠,增加电缆的使用寿命。

产品广泛应用于复杂恶劣环境且长时间高负荷工作下的行车、翻车机、斗轮机、升降机、传输机械、天车和各种探伤设备、起重机、轻轨吊等设备移动使用。适用于井下矿井、冶金、电力、码头、室内外仓库和露天贮料场等复杂恶劣环境下行业环境。


二、产品执行标准

Q/HHTZH007


三、使用特性

1、 交流额定电压

高压动力线: 6/10kV、8.7/10 kV、8.7/15 kV

低压动力线:0.45/0.75kV、0.6/1kV

控制线:0.45/0.75kV

2、 导体最高工作温度

硅橡胶绝缘: 180℃

乙丙橡胶绝缘:125℃

丁腈复合物绝缘:90℃

3、 最低环境温度:-40℃,对温度有特殊要求的可以定制。

 电缆安装敷设温度应不低于-15℃。


四、部分常用组合扁电缆名称、型号及规格

高压线芯、控制线与光纤三合一组合电缆

YJGCFPB-10kV-KL-12FO(光纤)   3*35+3*16/3+16*2.5+2*2.5P+12FO(光纤)

高压线芯与光纤二合一组合电缆

YJGCFPB-10kV-FO(光纤)   3*35+3*16/3+6FO(光纤)

低压线芯与光纤二合一组合电缆

YEVFB-0.6/1kV-6FO(光纤)   3*240+1*120+6FO(光纤)

低压线芯与光纤二合一组合电缆

YVFB-0.6/1kV-12FO(光纤)   3*185+1*95+12FO(光纤)

低压线芯与控制线二合一组合电缆

YVFB-0.6/1kV    3*70+1*16+7*2.5+2*1.5P

控制线与光纤二合一组合电缆

YVFBG-0.45/0.75kV-FO(光纤) 24*2.5+2*2.5P+2*4+12FO(光纤)

备注:可根据客户的实际需要设计电缆的型号与规格


五、主要技术指标

1、成品电缆导体(R类)直流电阻(符合GB3956规定)

2、20℃时绝缘电阻,

进口硅橡胶绝缘:不小于500MΩ·kM

乙丙橡胶绝缘:不小于200MΩ·kM

丁腈复合物绝缘:不小于15MΩ·kM

3、成品电缆经受以下电压试验不击穿。

电压等级

试验电压/时间

0.45/0.75 kV

交流50Hz 3.0kV/5min

0.6/1kV

交流50Hz 3.5kV/5min

6/6、6/10kV

交流50Hz 15.0kV/5min

8.7/10、8.7/15kV

交流50Hz 21.0kV/5min

备注:动力芯与控制芯需独立进行对应电压等级的耐压试验,避免混淆。


结构示意图

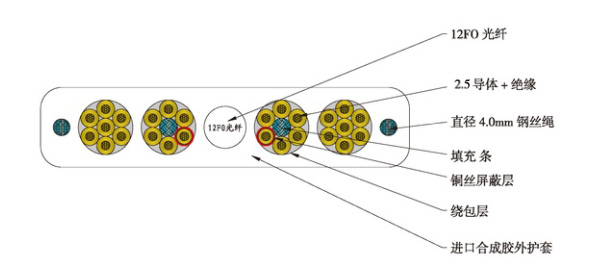

 YVFBG-0.45/0.75kV-12F0 24*2.5+2*2.5P+2*4+12FO(光纤)结构示意图



YJCCFPB-10KV-FO 3*35+3*16/3+6F0结构示意图


YVFB-0.6/1kV 3*240+1* 120+6FO(光纤)结构示意图



YEVFB-0.6/1kV 3*185+1*95+12F0(光纤)结构示意图


YVFB-0.6/1kV 3*70+1* 16+7*2.5+2*1.5P结构示意图


YJGCFPB-10kV-KL-12FO(光纤) 3*35+3* 16/3+16*2.5+2*2.5P+12F0(光纤)结构示意图
